田代川取水編　後半戦

　　　　　　　　　　　　　　　　2013年12月/2014年1月訪問

暗渠にて続いていた導水路が山肌にぶつかり、同時に石造りの坑門の上半分だけ出てきました。 　どうやらここから隧道にて導水路が続くようです。

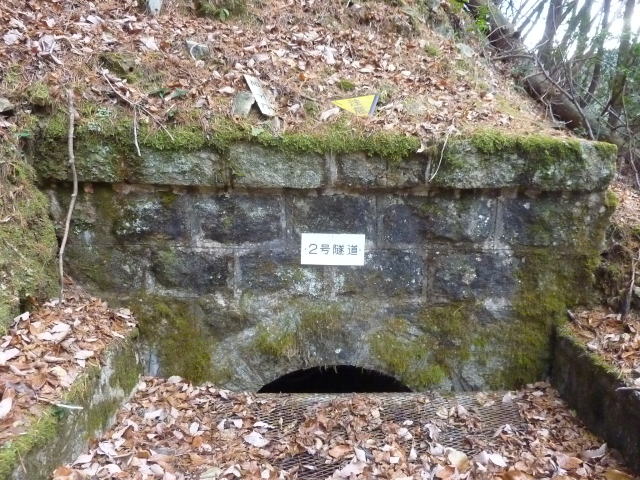

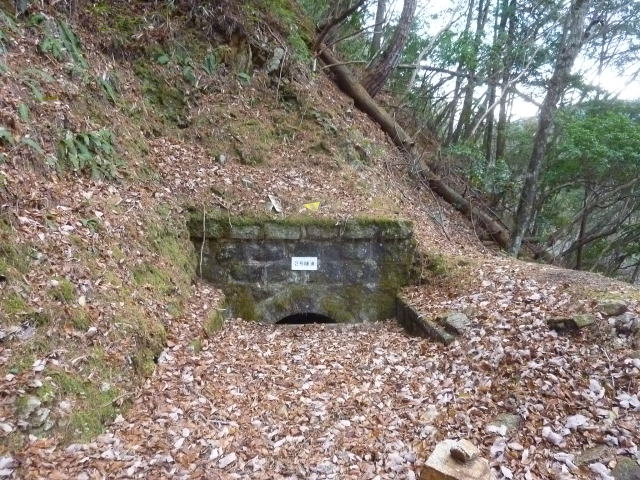

小振りながら立派な切石造りの坑門です。 　想定通りこれが「2号隧道」でした。 　やはり田代川取水導水路は、１，２，３号の3本の隧道が存在するようです。

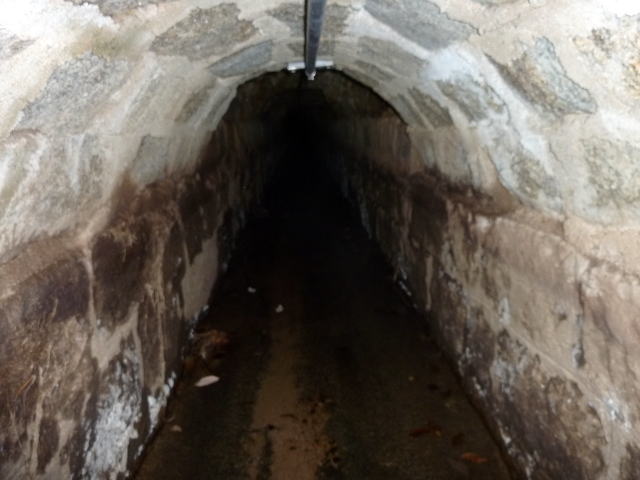

ご丁寧に上部に隙間がありましたので、当然撮影。 　手前は切石アーチですが、どうやら奥は素掘りのアーチのようです。側壁は切石のようですが。。。
	で、この2号隧道から先ですが。。。 　巡視路がありません。いや、厳密には隧道の 横からすぐの巡視路がないのです。 　よく探すと、このぐらい手前から右の斜面を 下る階段が付いています。
大きい地図・ルート検索　　( powered by ゼンリン地図 いつもNAVI )	地図で見ると、川沿いに道があるのが分かり ます。巡視路は一旦この道に出て、また呑口 付近で斜面を階段で登る模様です。 　で、この道を伝おうと思ったんですが。。。

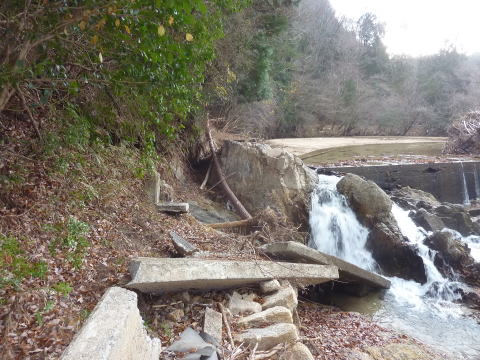

	上の地図の場所でこの有様に。 　薄い橋が平行に架かっていたようですが、 見事に崩壊。この道は通行不能に陥ってまし た。 　でもまあ徒歩なら行けるっちゃ行けるんです が、ここから先に行くと帰りがしんどくなります。 　ので、一旦ここは引き返して車に戻り、田代川 上流の取水堰堤から逆に2号隧道呑口を目指 すことにしました。
大きい地図・ルート検索　　( powered by ゼンリン地図 いつもNAVI )	で、やってきました。取水堰堤方面。 　地図を拡大すると位置関係が大体分かって いただけるかと。 　で、この位置に。。。

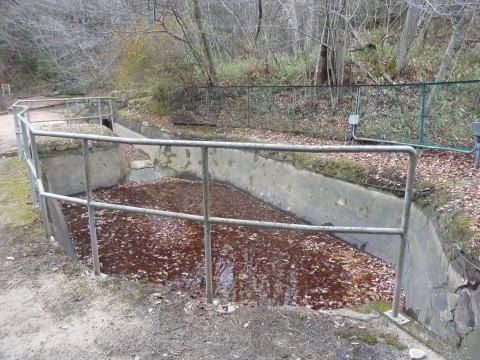

	沈砂池があります。 　かなり小振りですな。 　発電所方向を向いて撮影しています。

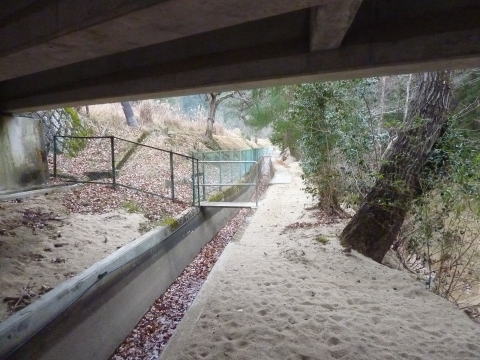

	振り返り。 　県道の橋梁の下を潜り、取り敢えず取水堰堤 を見に行きましょう。

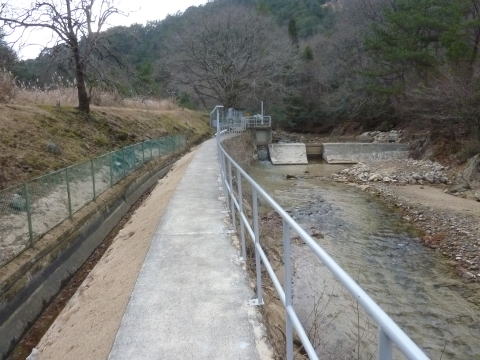

	すぐ右隣に田代川の流れがあります。 　高低差はかなりなくなっています。 　それにしても砂浜の砂のような堆積物が 多いですな。 　増水時にここら一体水没したんでしょうか。
	お、取水堰堤が見えてきました。 　ここでは高低差はほぼありません。
	こなり小振りの取水堰堤ですねえ。 　確かにここだけでは十分な水量は確保できそ うもありませんね。 　ソーラーパネルがありますね。意外と設備 は新しいものが付いています。
	取水口吐口です。 　コンクリートですな。

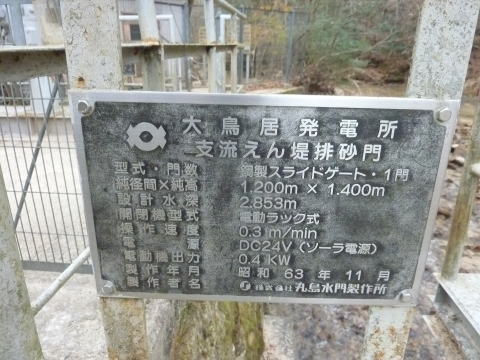

	ここでこの取水堰堤の立場が明らかに。 　「支流えん堤排砂門」とあります。 　田代川取水堰堤は支流堰堤として存在する ようです。本流堰堤はもちろん大戸川取水堰堤 です。 　しかし、あの隧道の様子と、番号の振り方を 見ると、やはりこちらが先に造られた導水路で はないかと。

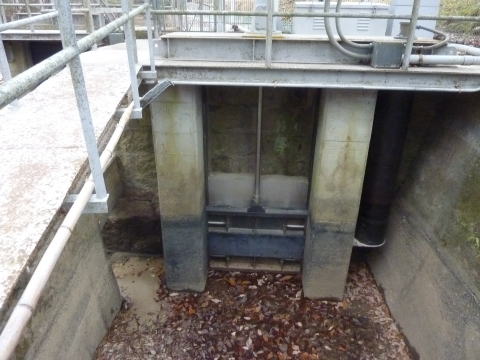

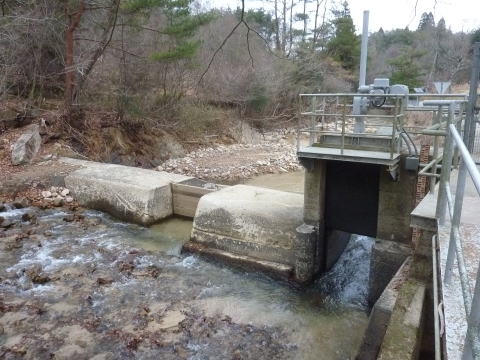

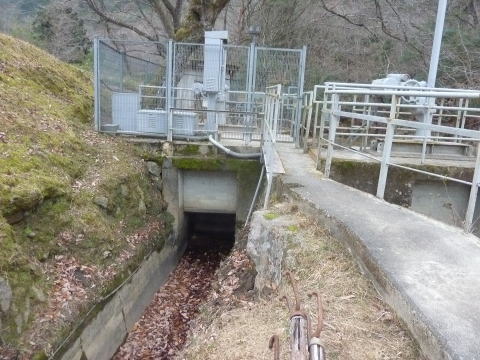

	ここがゲートです。 　堰堤で堰き止められた水が左から流入し、 このゲートをくぐって導水路に突入します。
	うーむ。改めて小さいですな。 　大戸川発電所の取水堰堤と比べると相当 小さいです。 　本当に補助水源って感じです。

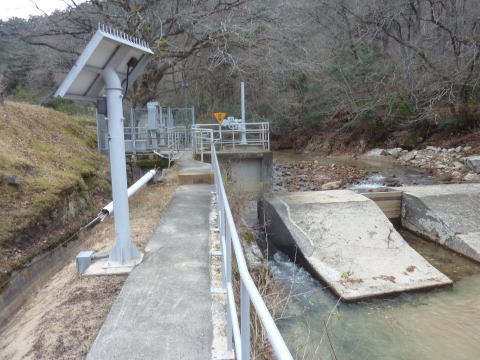

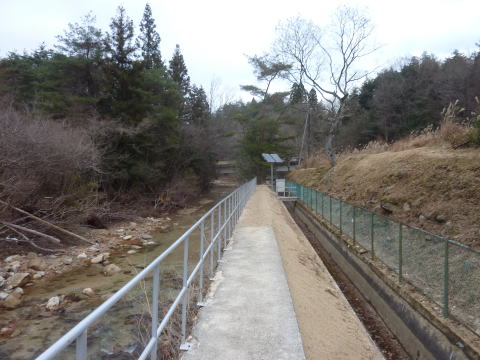

	ここから大鳥居発電所田代川取水支流導水 路が始まります。 　先にもソーラーパネルが見えます。 　パネルの足元のボックスには「水位観測所」 とありました。 　こういった設備から、現役っぷりを感じ取る ことができます。
	沈砂池に戻って来ました。 　ここから2号隧道呑口まで逆に辿ることにしま す。 　で、早速奥に水路橋らしきものが。

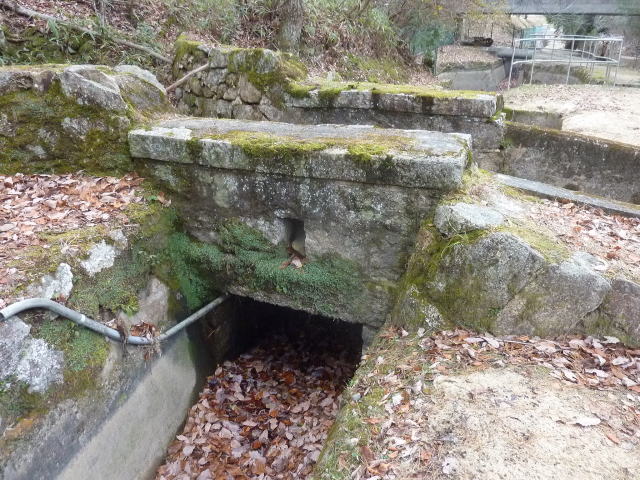

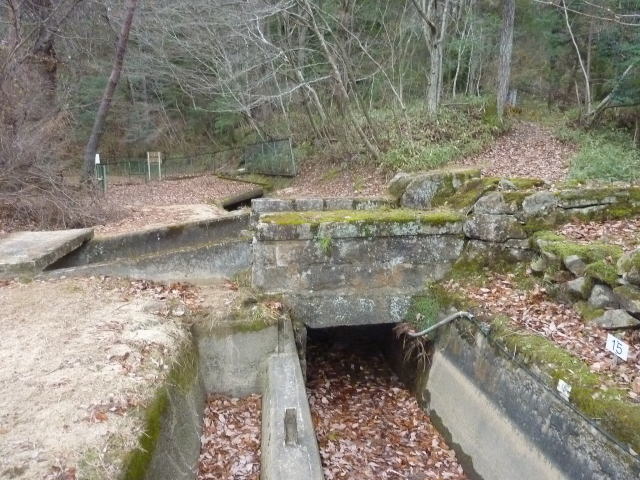

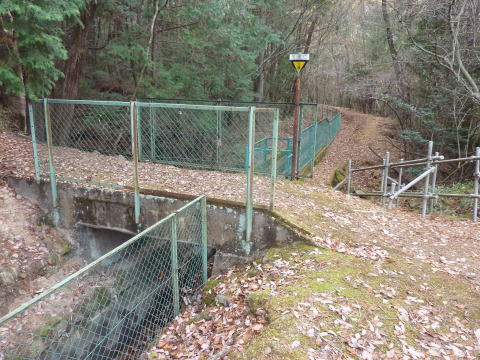

いきなり出ました、水路橋！しかも切石造りです。。。が、残念ながらアーチではありません。 　これは「第1号水路橋」ということになります。 　右にプレートがあり、「15」と書かれています。取水堰堤から150mってことですね。
こちらが吐口側です。桁橋ですが、いい風格を持っています。 　真ん中に切れ込みがありますね。横断する支流の水を拝借しようとしてたんでしょうか。

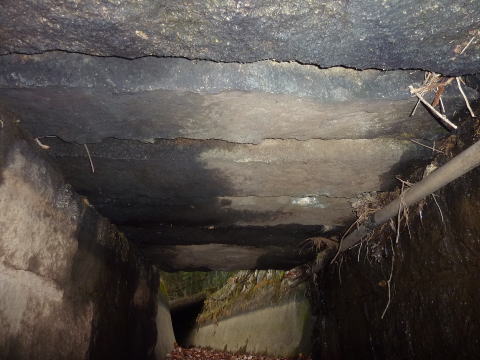

	下を覗きます。 　うむ！間違いなく石桁の橋梁です。

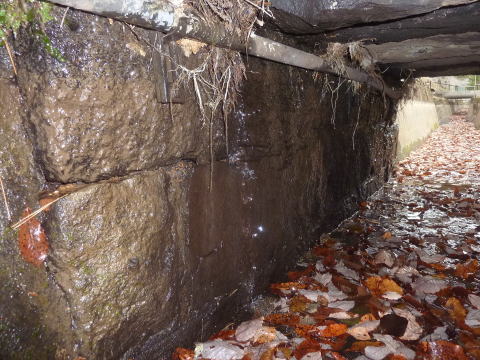

	側壁もきっちり切石です。
	第1号水路橋のすぐ先に。。。 　どうやら隧道？
おおお。。。狭い。。。しかもアーチぢゃない！？ 　しかし1号隧道に間違いありません。

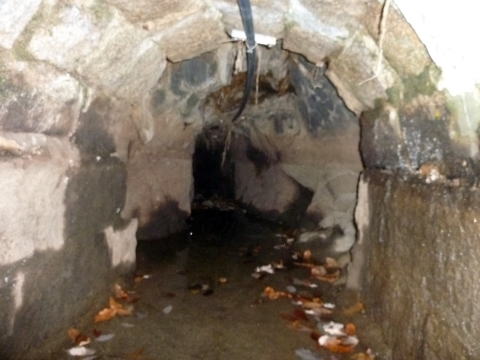

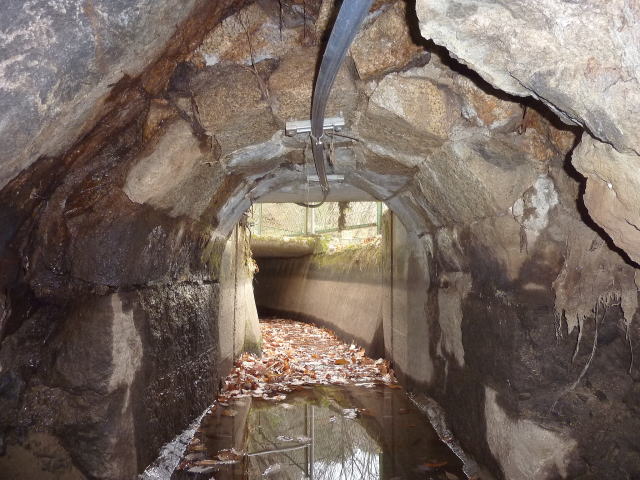

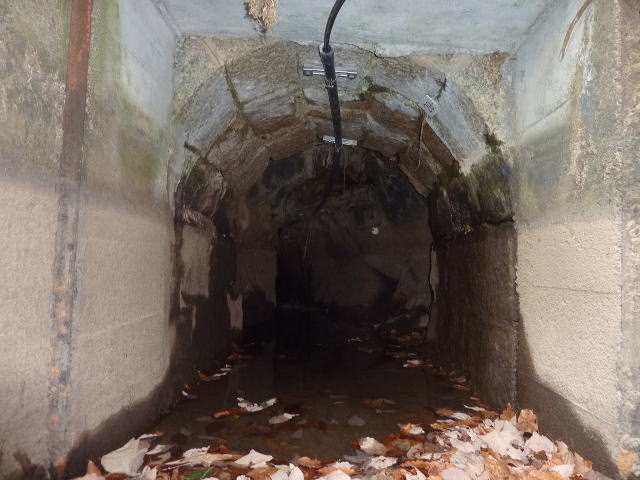

しかし内部を確認すると。。。よかった！切石アーチがある！ 　手前のみコンクリート補修を受けていたようです。
	切石アーチは3列のみ。 　あっという間に狭い素掘り隧道に。。。

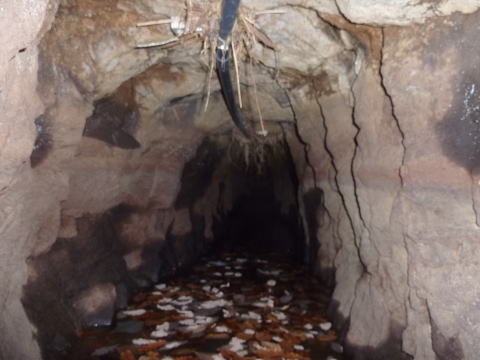

	ひゃーせまーい。。。 　とても発電所の導水路とは思えません。 　農業用水の隧道って感じです。 　こんなん逝ってられません。。。
振り返って。。。こんな感じです。 　坑門だけはきっちり切石造りです。発電所導水路のプライドでしょうか。 　素掘りだけではカッコ付くかい！ってな感じですな。
	第1号隧道呑口はこんな感じで拡幅？されて いました。 　。。。なんじゃこりゃ？ 　では、吐口に回り込みましょう。

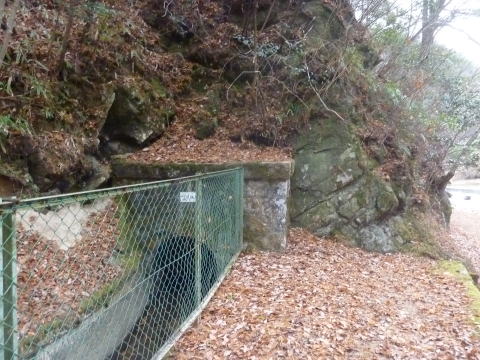

	あっという間に回り込み。 　隧道は短いです。 　そして！こっちは坑門がばっちり！

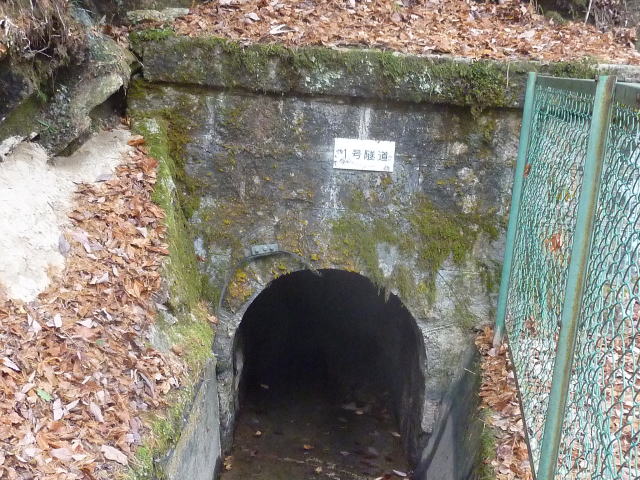

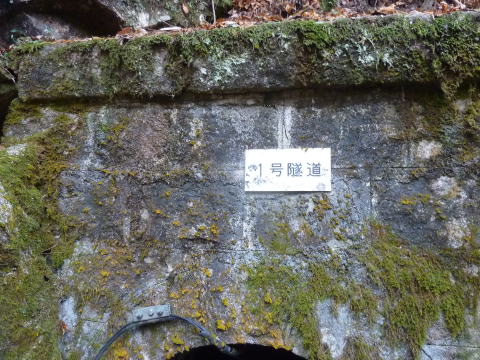

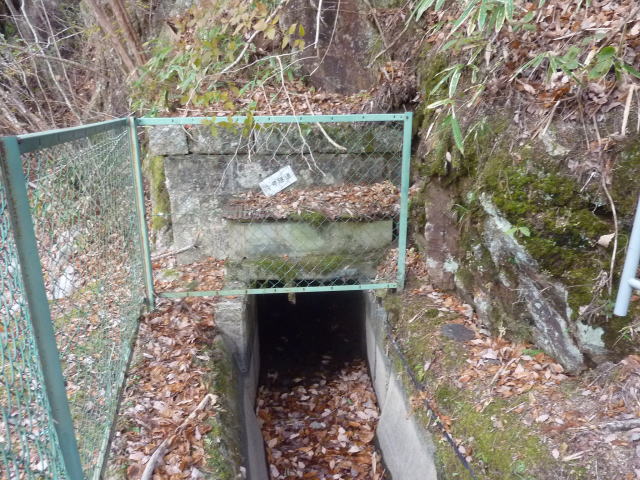

1号隧道の吐口です。3つの隧道の中では最も原形を残している感じです。 　この小振り感、いいですね〜

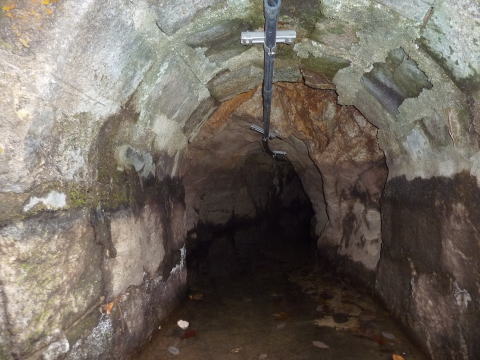

	こちらも呑口側と同じで、すぐに全面素掘り と化します。 　意外と水が溜まっており、長靴ではないので 中に入れません。
	小さくてもきっちりした造りです。 　お見事。

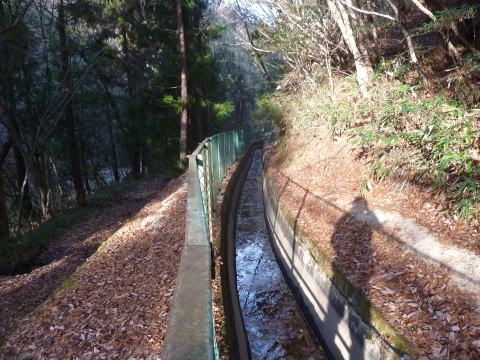

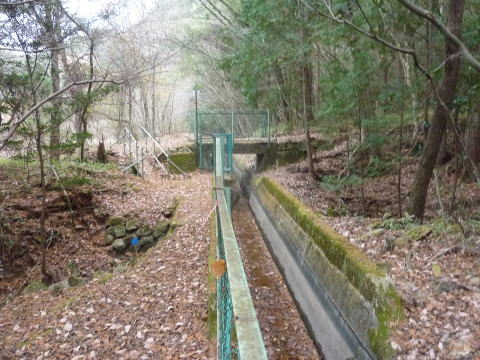

	農業用水路のような導水路が1号隧道を出て 先に続きます。 　追いかけましょう。
	暫く進むと。。。おお！？ 　あれは水路橋。。。やけど、コンクリか。。。 　がっかりして近くまで寄ってみると。。。

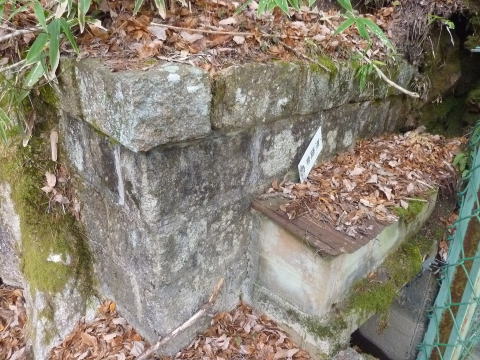

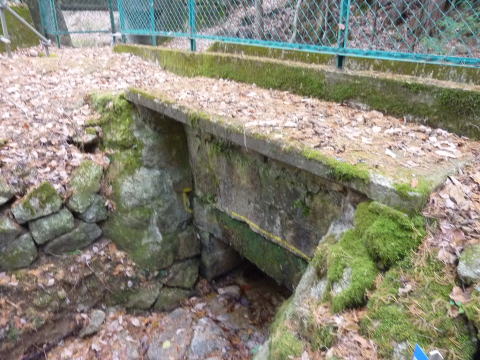

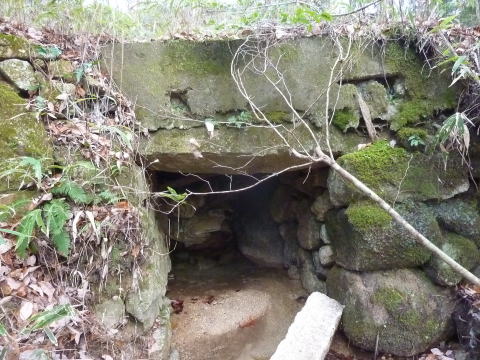

	おっと！手前にこんなものが！ 　これは。。。石桁暗渠ですな！

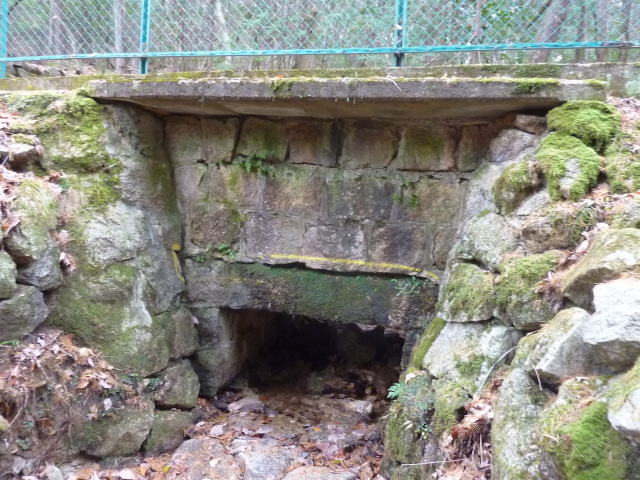

田代川導水路では初の暗渠です。 　これを第2号橋梁と致します。残念ながらアーチではありませんが、きっちり切石造りです。

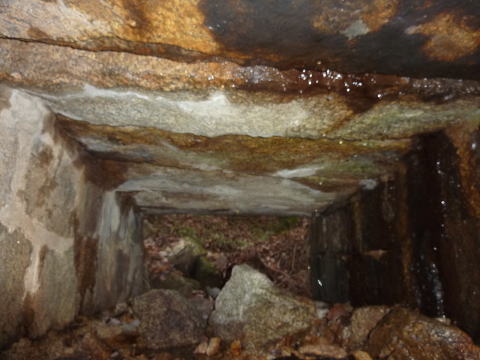

	うむ。しっかり石桁です。 　良い感じですな。

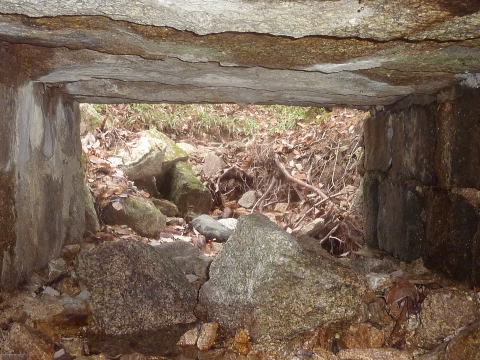

	狭いですな。 　大きな谷ではないので、この程度で十分な のでしょう。

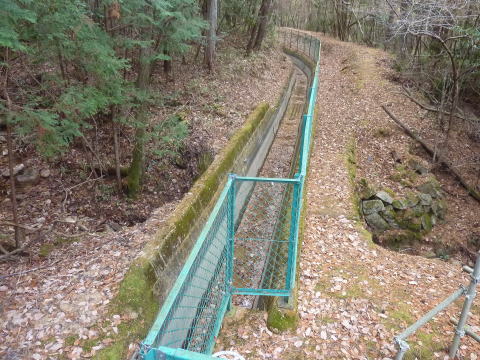

	コンクリ水路橋から第2号橋梁を望む。 　ホンマに狭いですなあ。
	で、これがコンクリ水路橋です。 　うーむ、残念。

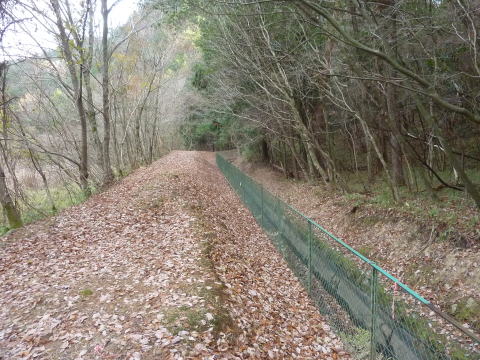

	しかし、取水堰堤側は開渠が多いですな。 　暗渠で中が分からないよりはよっぽどいい ですね〜。

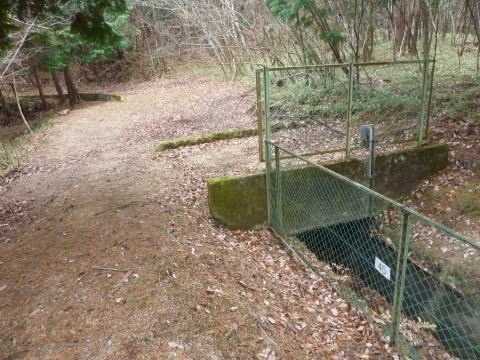

	。。。と思ったら、450m地点で暗渠の登場〜 　またもや見慣れた光景に。。。

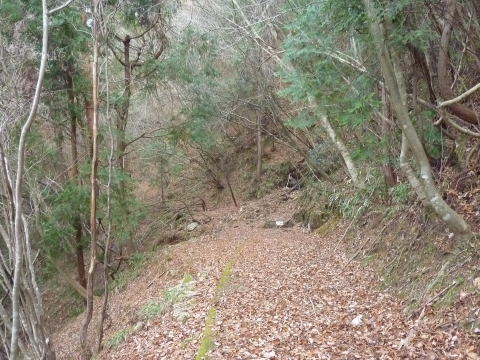

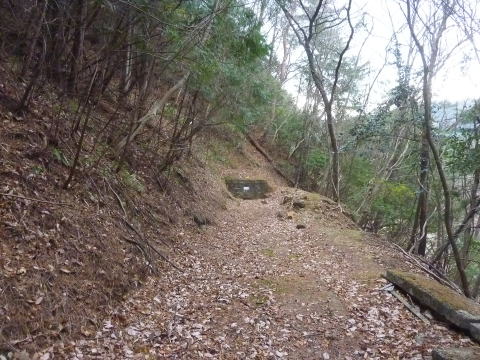

	。。。うーむ。。。 　林道だな。。。 　。。。と思ってたら。。。？ 　え？山肌にぶつかる？

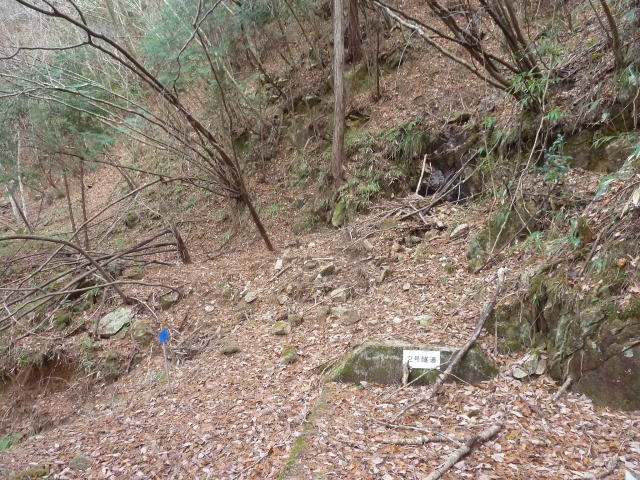

よーく見ると。。。 　ぐはあ！！なんじゃこの結末わ〜〜〜！！！ 　本気でここまで来るまで見落としてました。。。

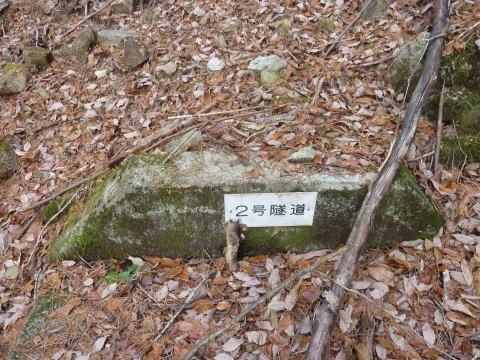

	おいおいおい。。。これはないっしょ。。。 　しかもコンクリ。。。 　恐らく本当の坑門はもうちょっと後ろにある のではないかと。 　2号隧道の呑口は残念な結果に。

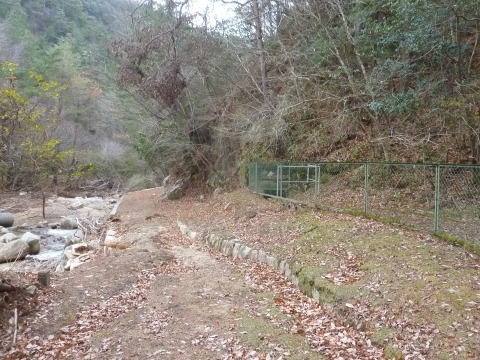

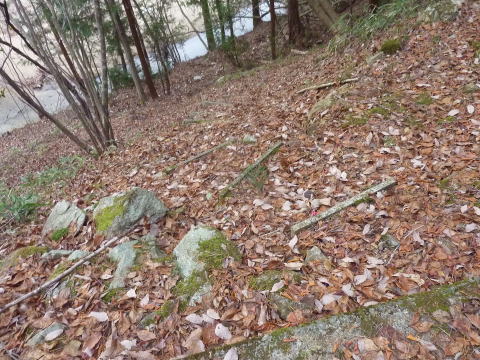

	ここから巡視路はやはり山を越えることなく 田代川方面に下ります。 　そう、あの崩壊していた橋梁のある道に降り るようです。 　これで全て繋がりました。 　田代川取水導水路のミッション完了です。

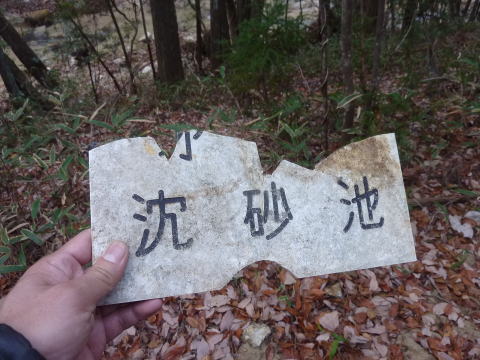

	帰りしな、導水路脇でこんなものを見つけま した。 　第？沈砂池のプレート。 　こちら側の沈砂池は1か所のみ。

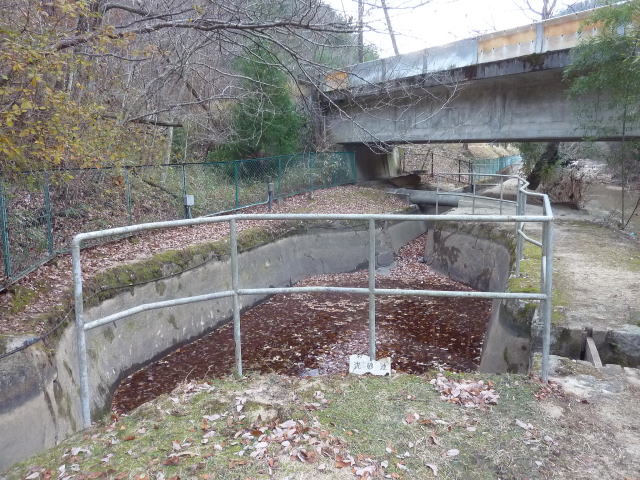

そう。ここです。 　県道橋の袂にある、恐らくは第1沈砂池です。 　ちゃんとプレートを戻してあげました。
	おまけ。 　導水路とは関係ありませんが、第1号水路橋 の近くの林道？で発見した橋梁。 　上からでは分かりませんが。。。

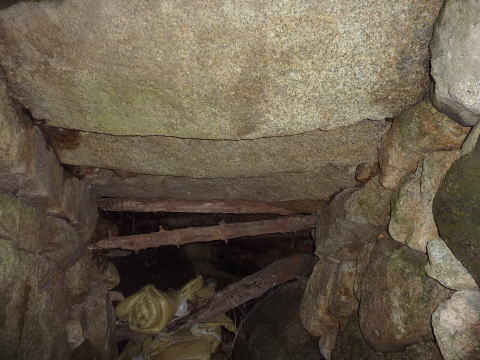

	下から見ると。。。 　うむ！しっかり石桁です。 　こんな所に何故石桁が。。。？

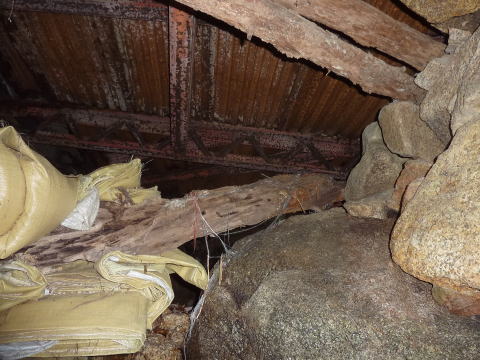

	奥のごちゃっとしたところには、鉄製の橋桁 が。 　どうやら拡幅した模様です。 　いやあ、どこに石桁が隠れているか分かり ませんね〜
	大鳥居発電所田代川取水支流導水路の 全貌です。 　ちょっと物足りない結果ですねえ。 　しかし！本流はまだ残してあります。年明けに 突入だ！
