旧端出場発電所導水路遺構群３ by.くるまみち

		端出場発電所導水路　・第一隧道　・岩屋谷水路橋（第一水路橋）　・第一橋梁　早速バラエティに富んだ遺構達が現れてくれました。　一同気を良くして先へ進みます。

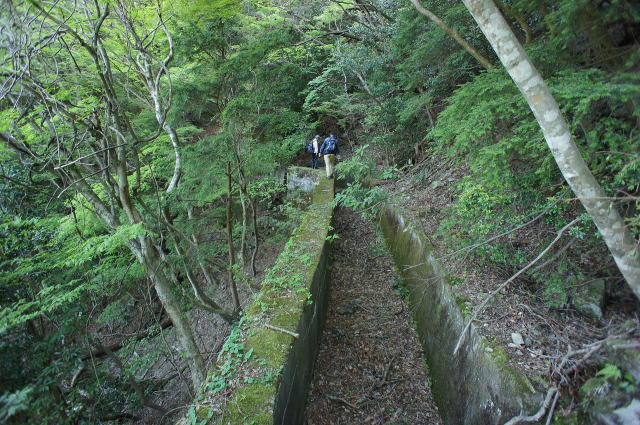

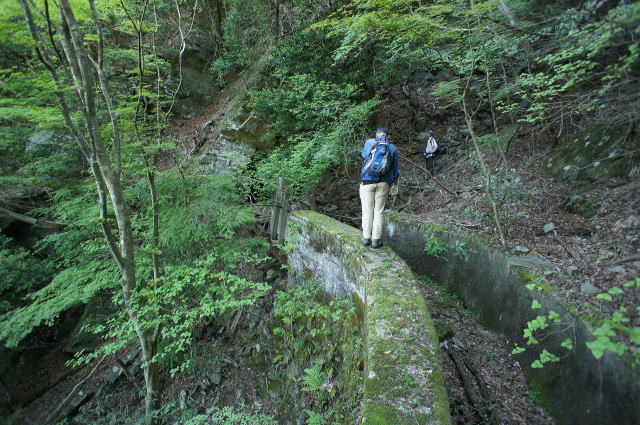

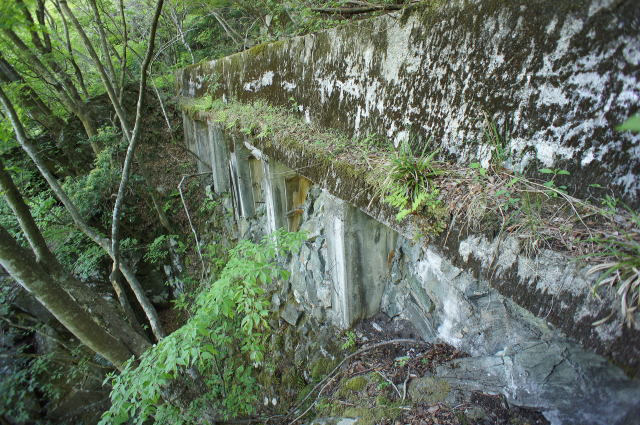

		少し先の導水路の足元です。　これは補修工事をしている感じがします。　コンクリの支柱と間に石材を詰めています。　明らかに竣功当時のものではありません。
		…よく考えたらこの導水路の壁もコンクリですね。　トラス橋付近でちょっと煉瓦が出ていたので、竣功当時は導水路は煉瓦樋、鉄橋の上では木樋、ということですかね。　いやあ、すごい。
		水路が折れる先に何かが現れました。
		鉄橋です！２本目！　水路側壁ラインに鉄骨が渡っております。

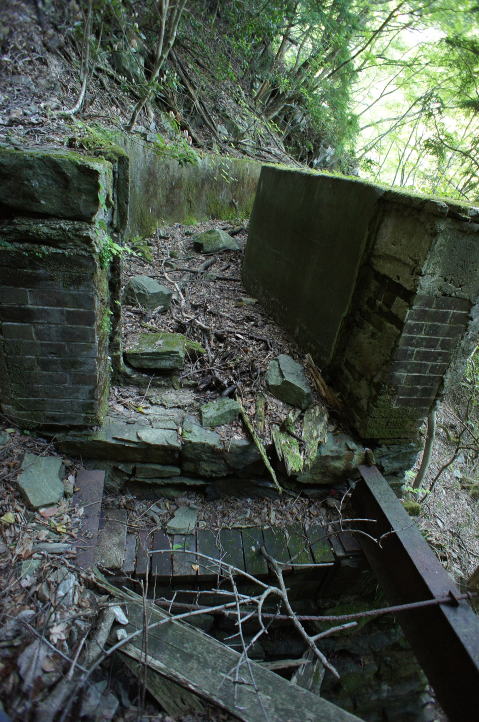

		連結部分です。　鉄骨が乗っている部分は切石、内側は煉瓦という橋台です。

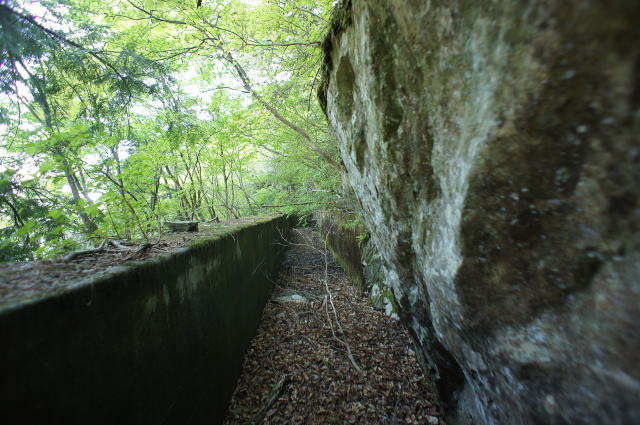

		振り返るとこんな感じです。　橋台の切石と煉瓦がよく分かります。　水路側壁の状態もよく分かりますね。　煉瓦の側壁をコンクリで嵩上げ、それをまたコンクリでコーティングしたって感じでしょうか。

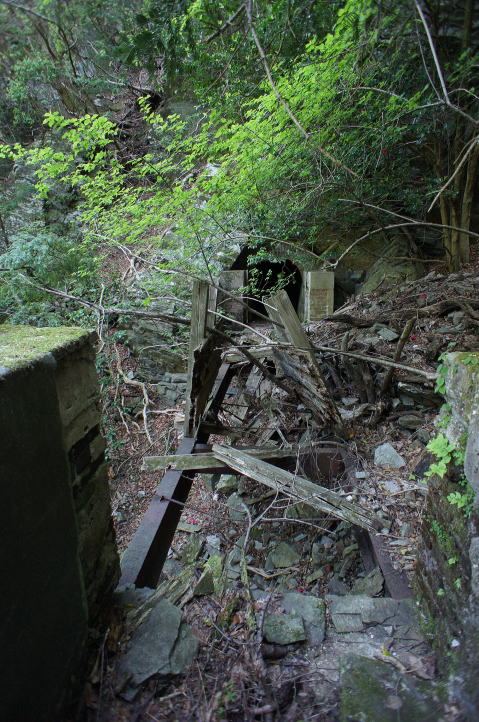

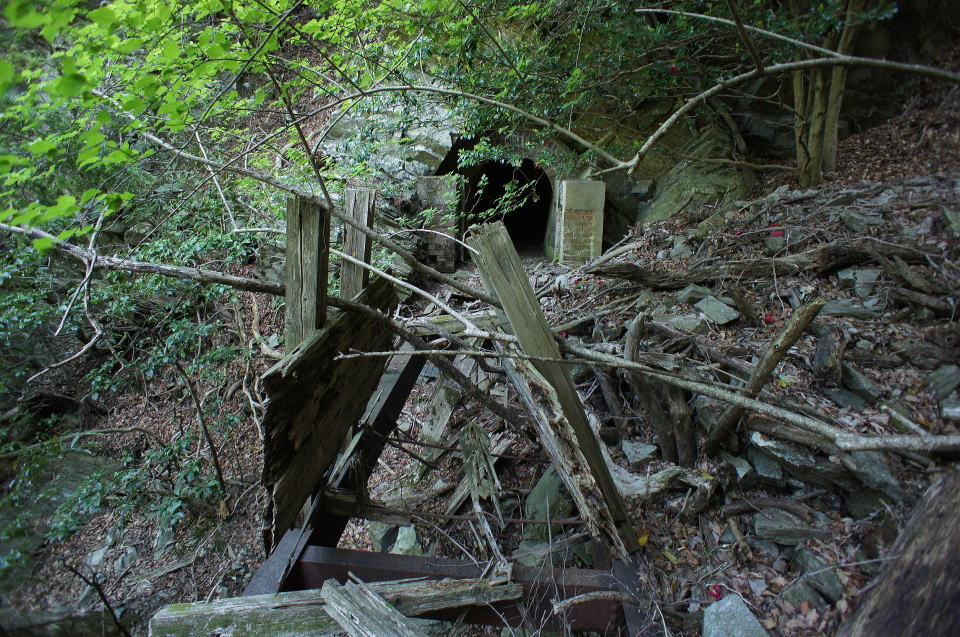

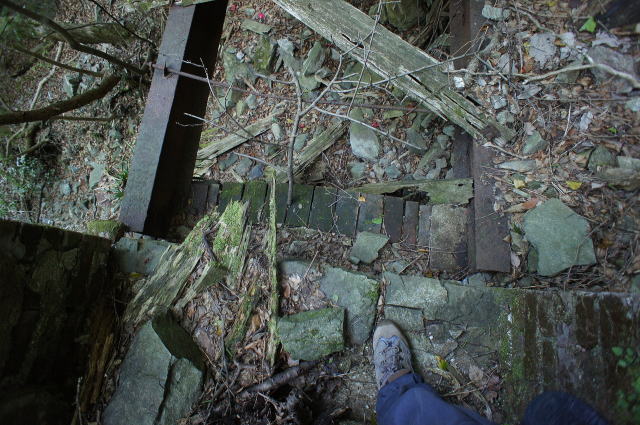

第二水路橋谷の名前は分かりません。木樋の一部が自立して残存しております。これは貴重ですな！で、その先ですぐに隧道が現れます。

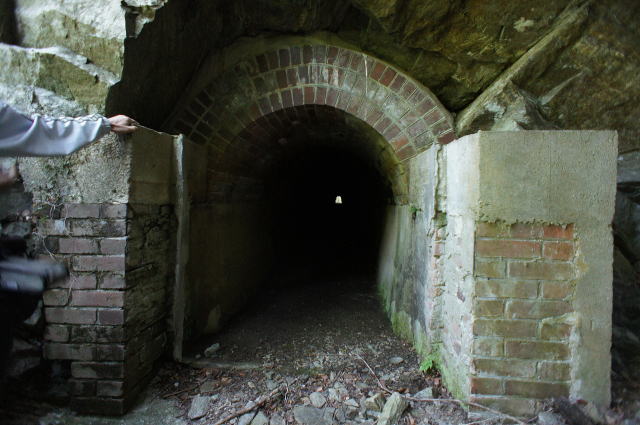

		第二隧道　巻厚3層の煉瓦半円アーチです。　鉄橋に至るまでの間は煉瓦の側壁で繋いでおります。

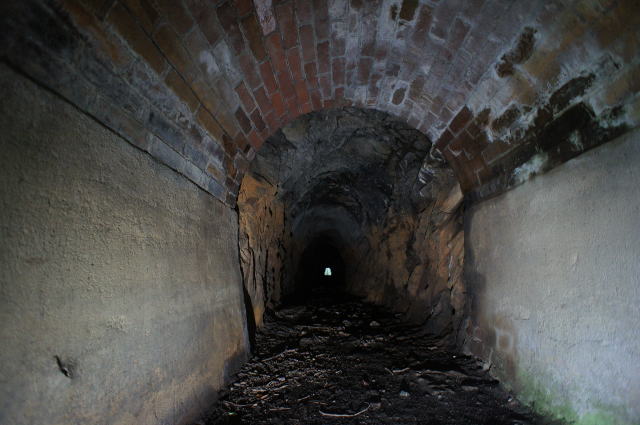

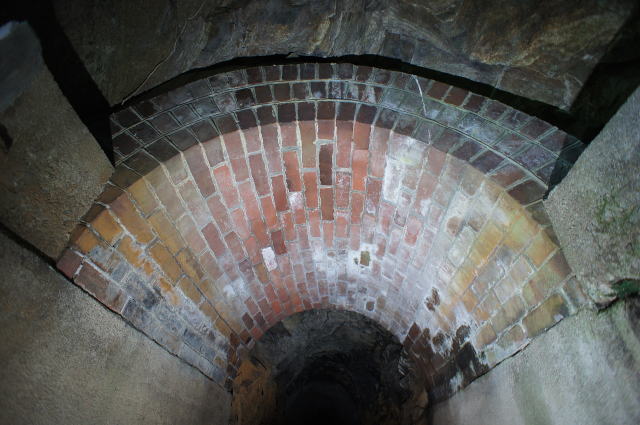

		短い煉瓦アーチですが、比較的丁寧に積まれております。

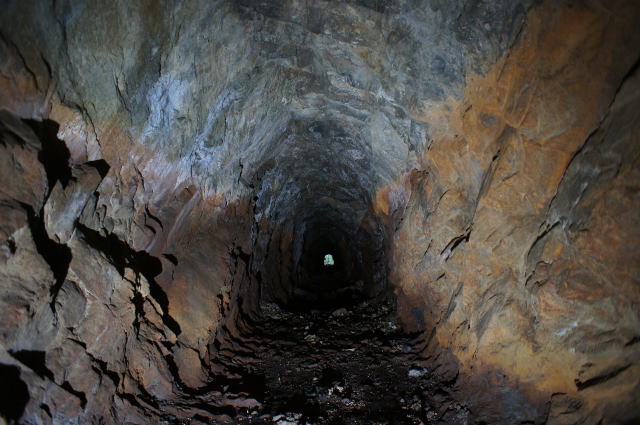

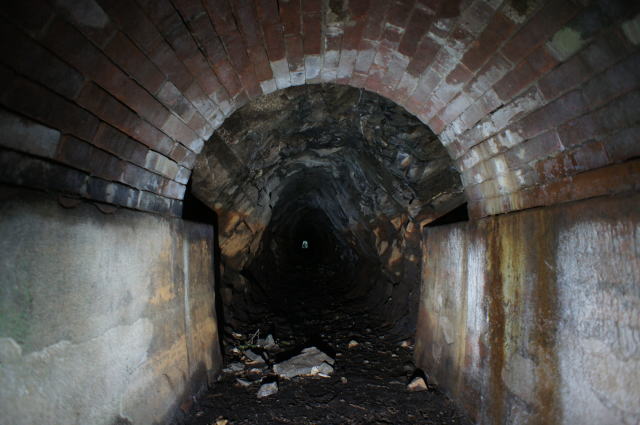

		先は素掘りです。　それにしても結構な延長ですな。

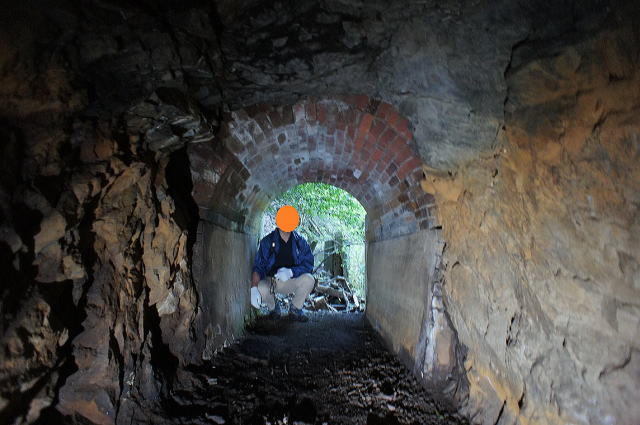

		振り返り。　はみ男先生が待機中です。

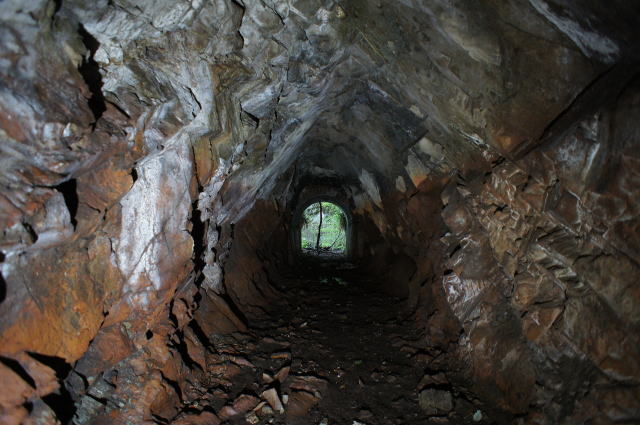

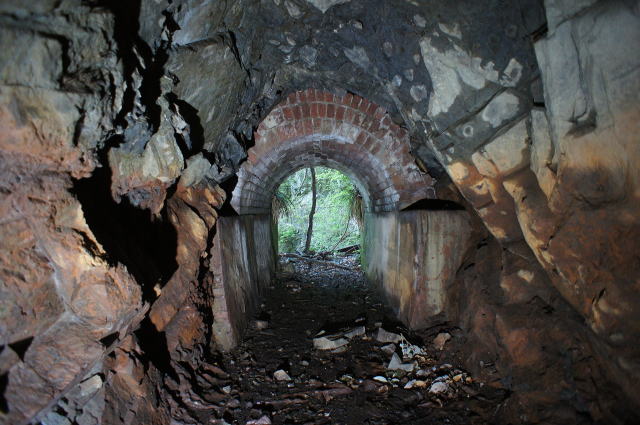

		内部は完全掘りっぱなしの素掘りです。　この変色している部分が水の流れたところでしょうねえ。8割くらいは水に浸かっていた模様です。
		長い隧道を潜ってきました。　高さは160㎝～170㎝くらいでしょうか。　少し屈めば歩くことができました。

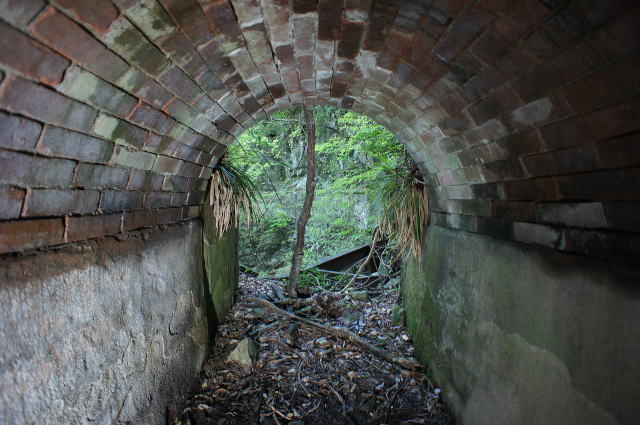

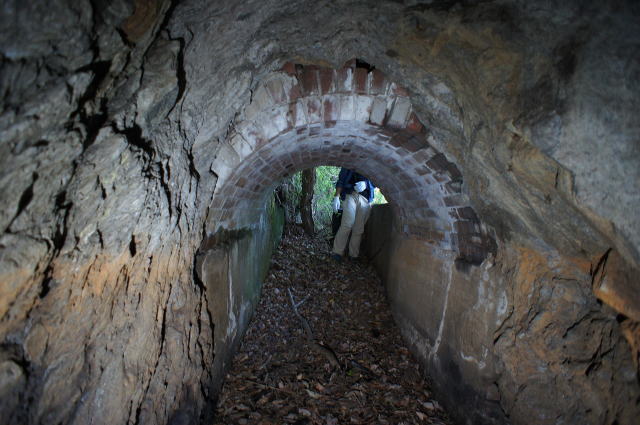

		吐口側に辿り着きました。　こちらにも煉瓦アーチがあります。
		煉瓦アーチを抜けると水路はすぐに右に折れ、また鉄橋を渡る模様です。

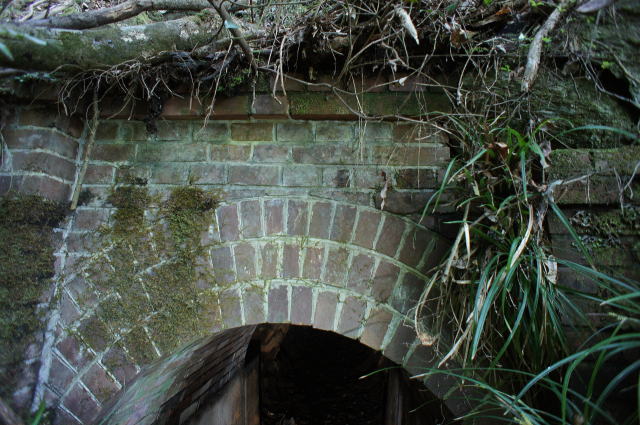

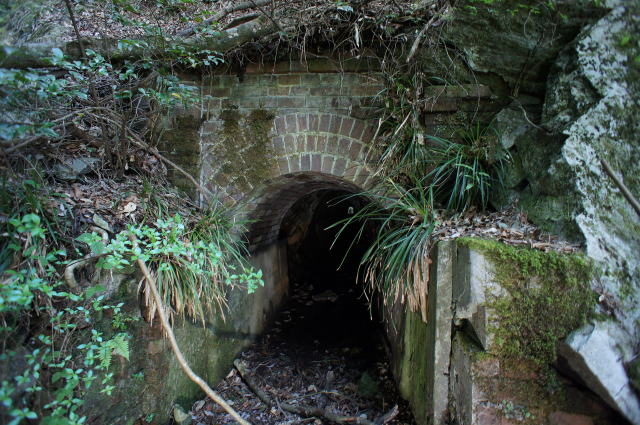

		第二隧道の吐口です。　一応ピラスター付きの坑門を有しています。
		右側は岩盤の影響で少し下げているみたいですが、そこからでもちゃんとピラスターの頭を作っています。　うーむ、芸が細かい…
		吐口から内部。　やっぱり長いですねえ。　それでは鉄橋の方へ…

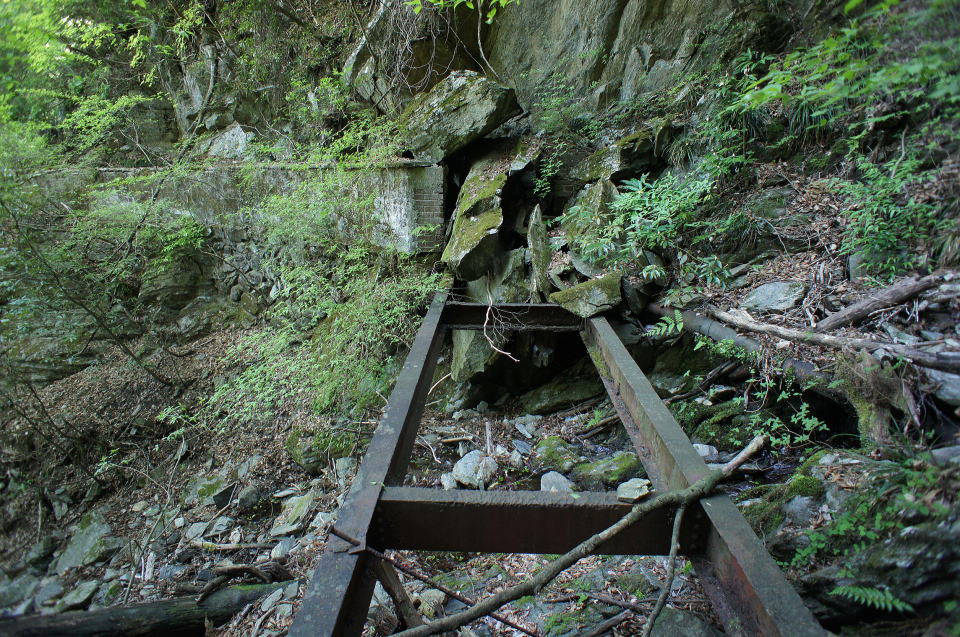

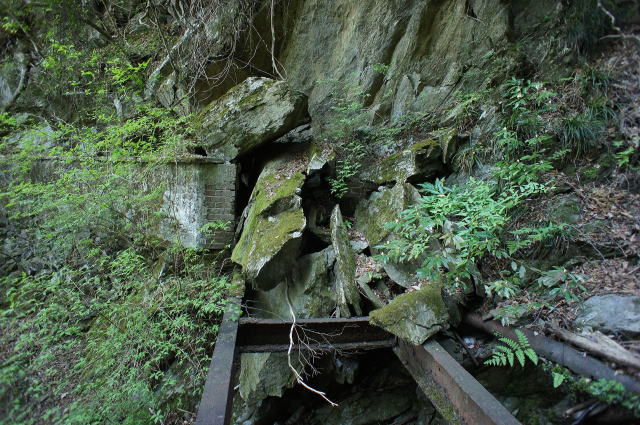

菅生谷水路橋（第三水路橋）　第二水路橋と同じタイプですな！しかし奥の崩壊がすごいな…
		結構な剥離具合です。　しかし、剥がれだけで済んでいるので、水路と水路橋は何とか持ち堪えておりますな。

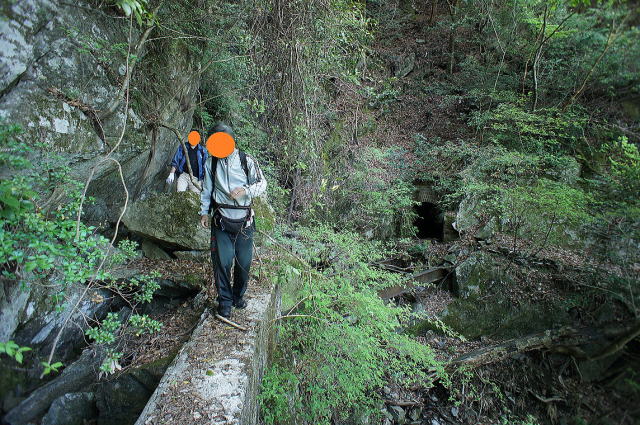

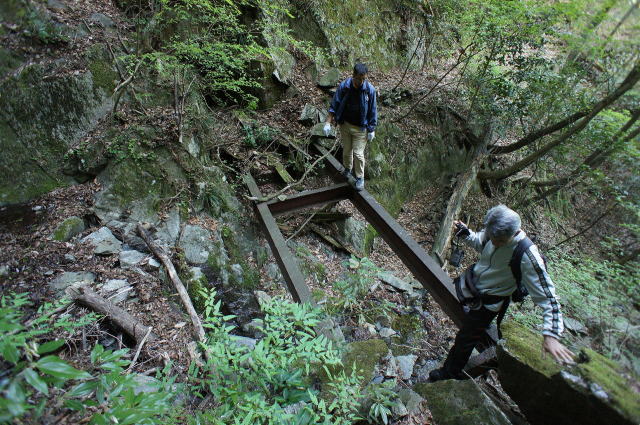

		谷が低かったので、鉄骨の上を渡ってこれました。瓦礫も既に安定していたので簡単に登れました。
		隧道から鉄橋、水路に渡渉成功です。　よくこんな所に水路造りますよねえ。　水力発電所の導水路を見るといつも思います。　本当、途方もない作業です。
		次の谷に行き当たると… 　あれは！あれは見落とさん！！！

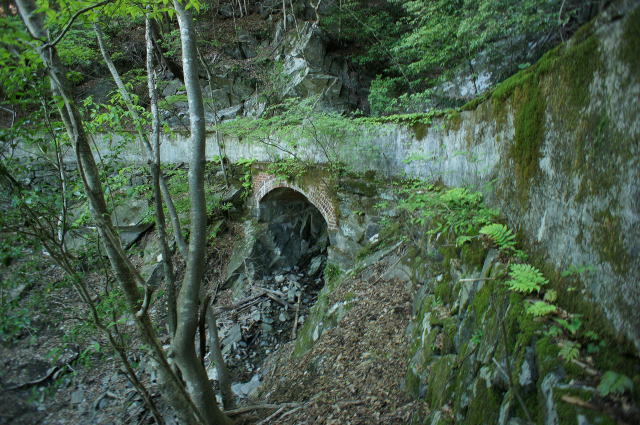

		これは分かりやすかったです。　よくぞ煉瓦アーチにしてくれました。

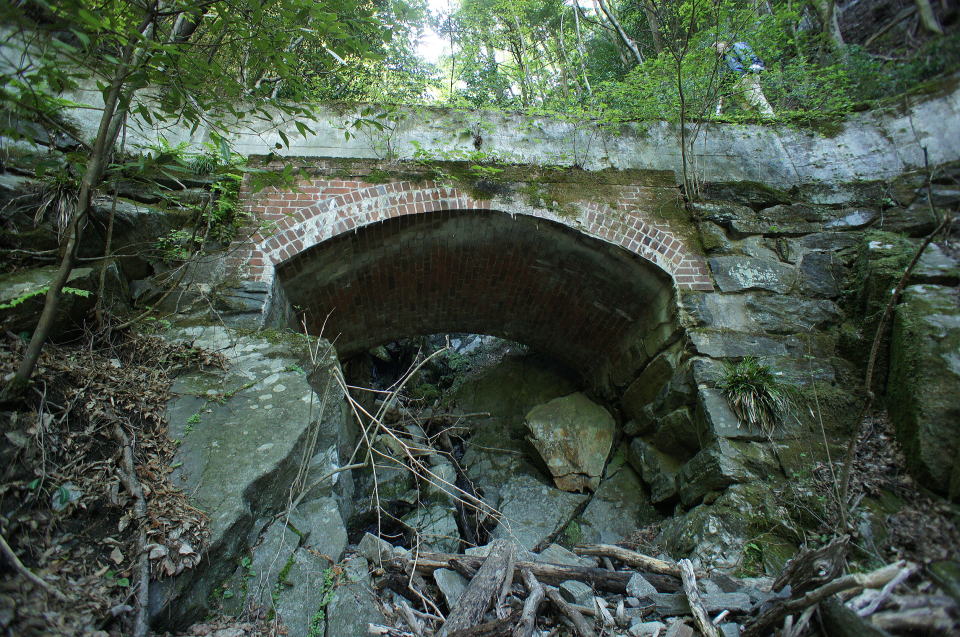

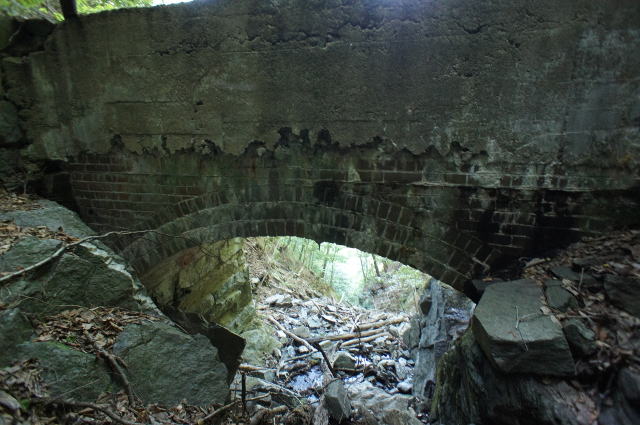

第二橋梁　巻厚3層の煉瓦欠円アーチです。　岩盤や石積みをうまく利用して、四角い煉瓦を上手に馴染ませています。
		非常にコンパクトな煉瓦アーチです。　どこかからそのまま持ってきて、嵌め込んだようなフォルムです。

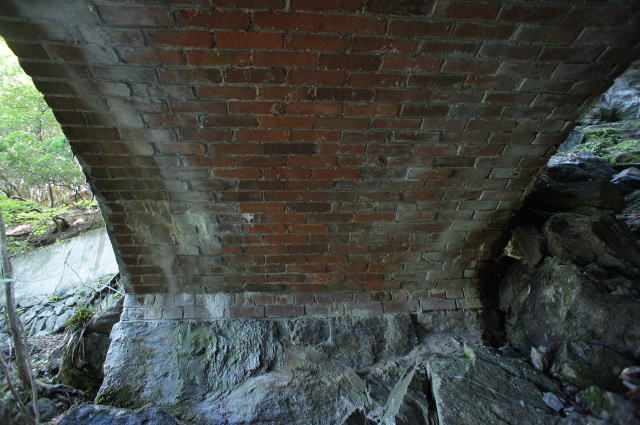

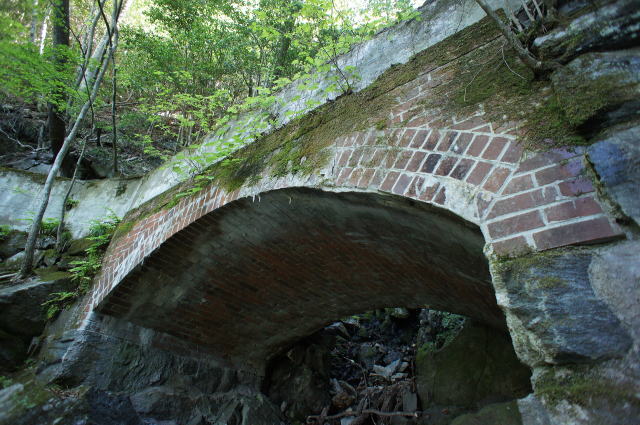

		真下です。　こんな山中にこんな丁寧な造りの煉瓦アーチがあるとは…
		ここは山側がちゃんと生きておりました。　上部のコンクリ塗りが雑ですな…

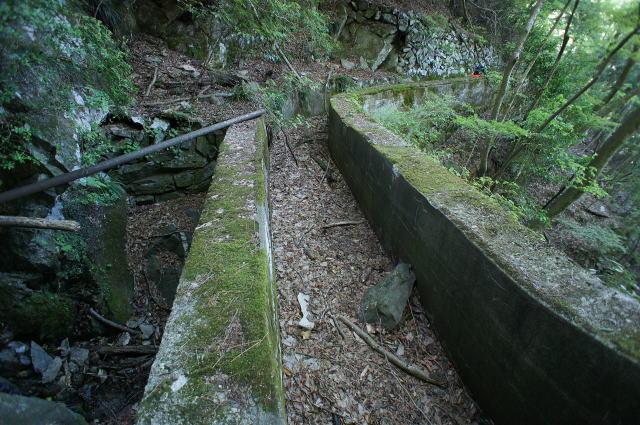

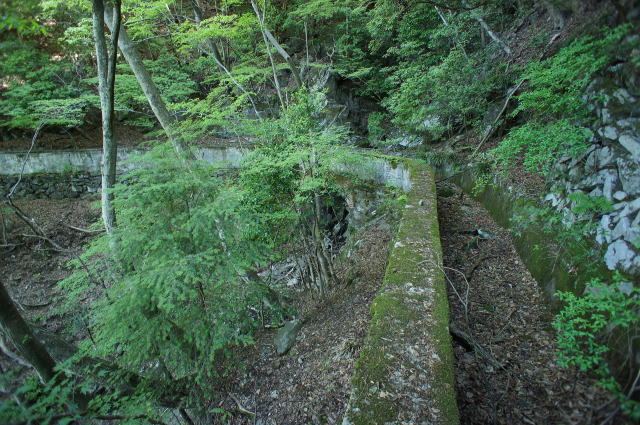

		橋梁の上は、何事もなかったように水路が渡っています。　（振り返って撮影）

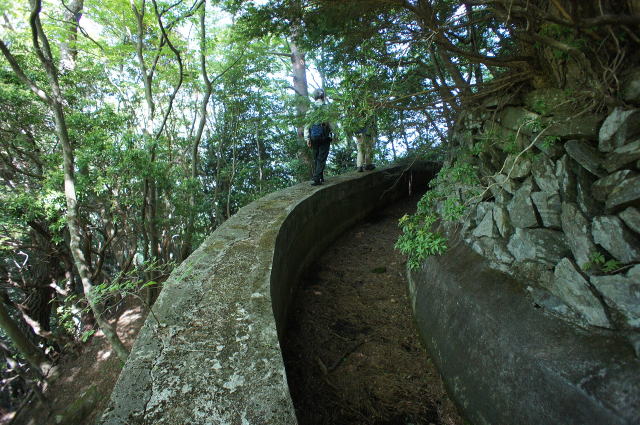

		水路はコンクリに守られ、ここだけ見ればいつでも通水できそうです。　谷川に膨らむ水路がさらに続き…

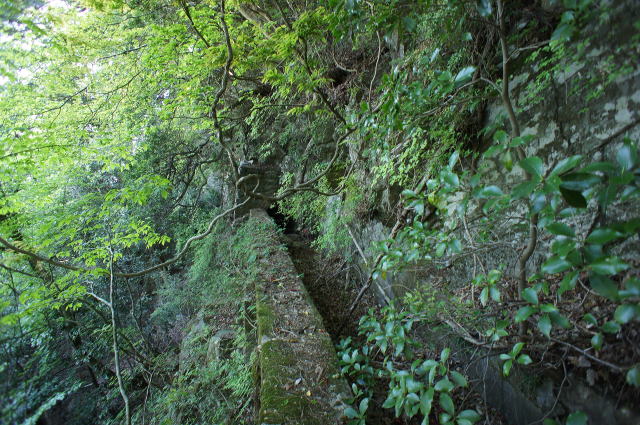

		結構絶壁を這う水路の先に… 　隧道か！？
		隧道が現れました。　谷筋の絶壁を通っていたので、予想外の隧道です。ここはどうしても谷筋を巻くことが出来なかったんでしょうねえ。

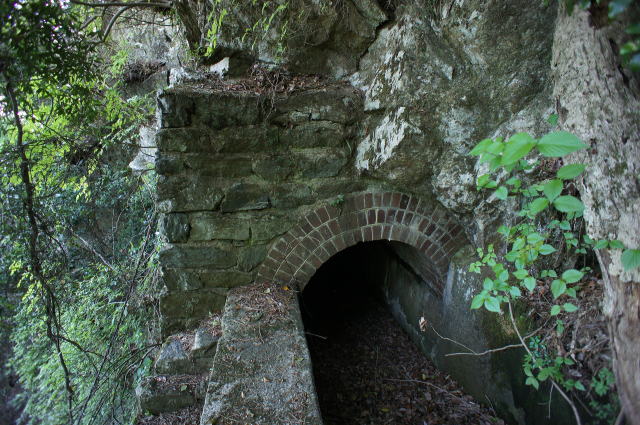

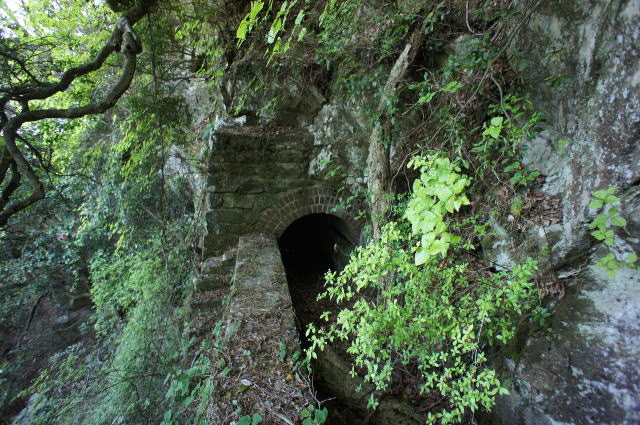

		第三隧道　坑門は岩盤と石積みのコラボでうまく作っております。　巻厚3層の煉瓦アーチです。　で、通水中の巡視路は一見不可能と思われる立地ですが、よく見ると左下に石段が付いています。　狭っ。そこは降りなかったので、どんな道かは分かりませんが、結構タイトな雰囲気です。

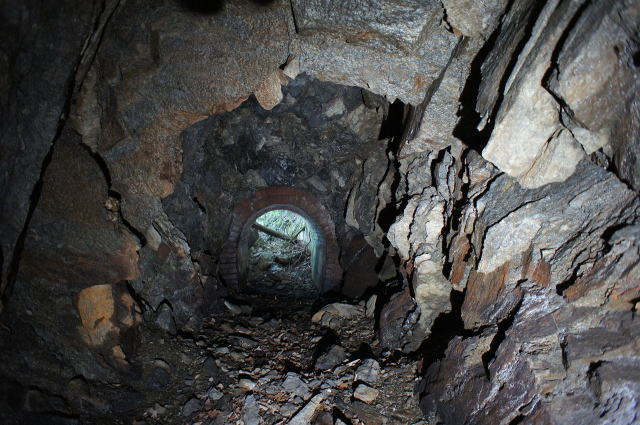

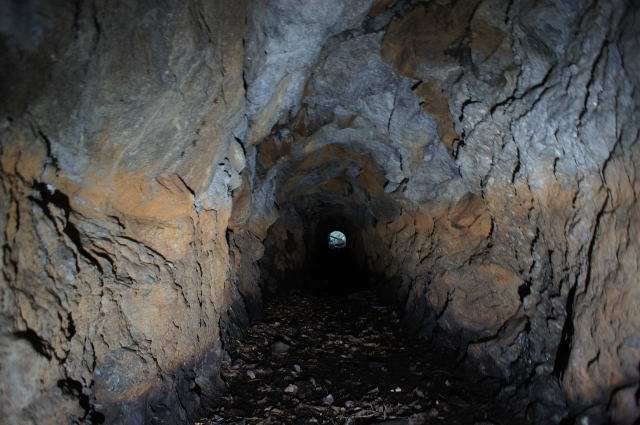

		意外と延長があります。　内部はやはり素掘りです。

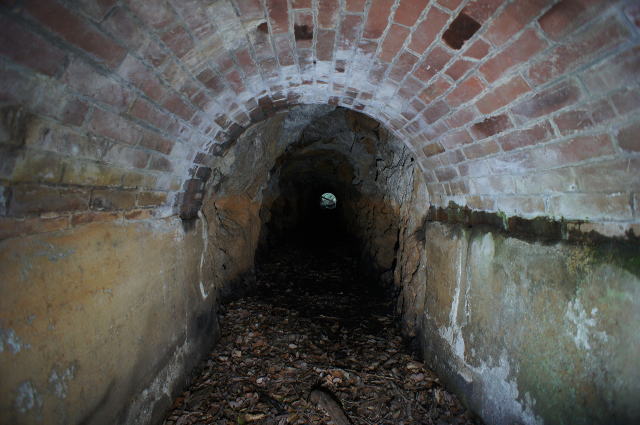

		振り返り。　手を抜かずきっちり造ってますな。
		ここも岩盤掘り抜きです。

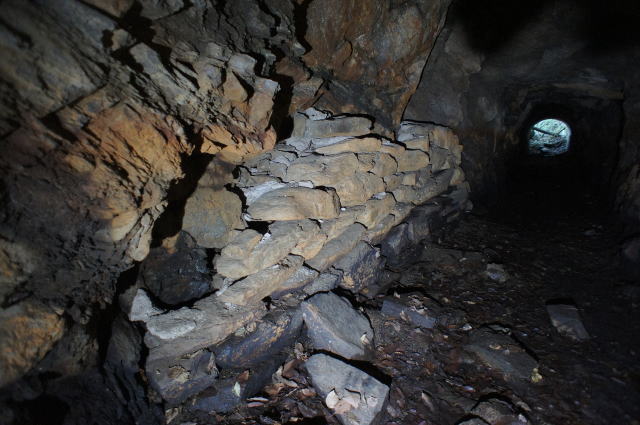

		真ん中あたりに会った謎の石積み。　なんでしょう、崖際ぎりぎりだったとしたら、ちょっと穴が開いたとか？
		ここはなかなか殺伐としてますな。

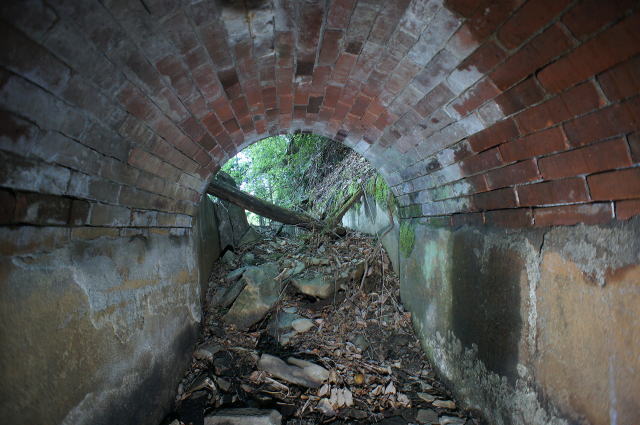

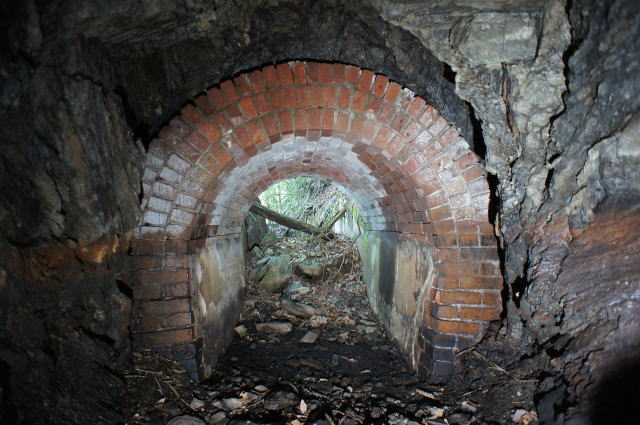

		第三隧道の吐口です。　側壁の煉瓦が見えているので、何かいい感じです。
		吐口は結構瓦礫が積もっています。

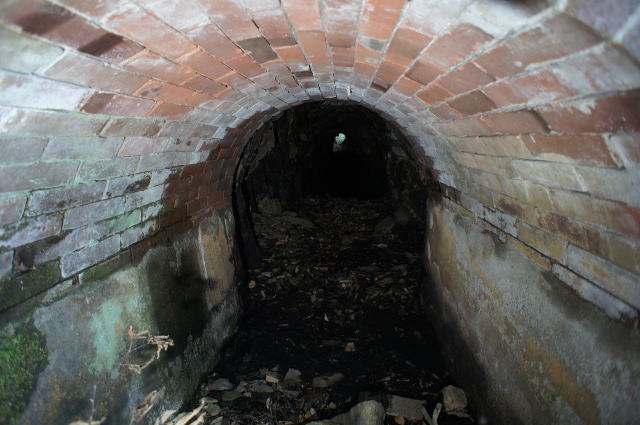

		振り返り。　こうして見ると、まあまあ延長ありますね。

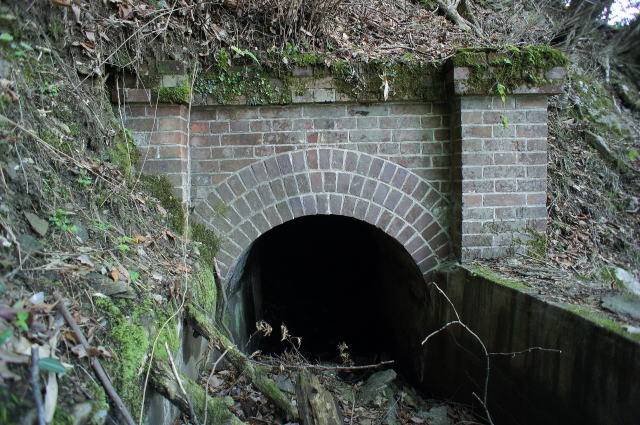

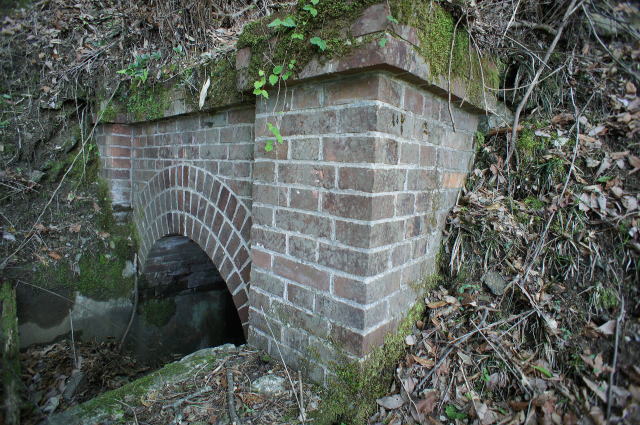

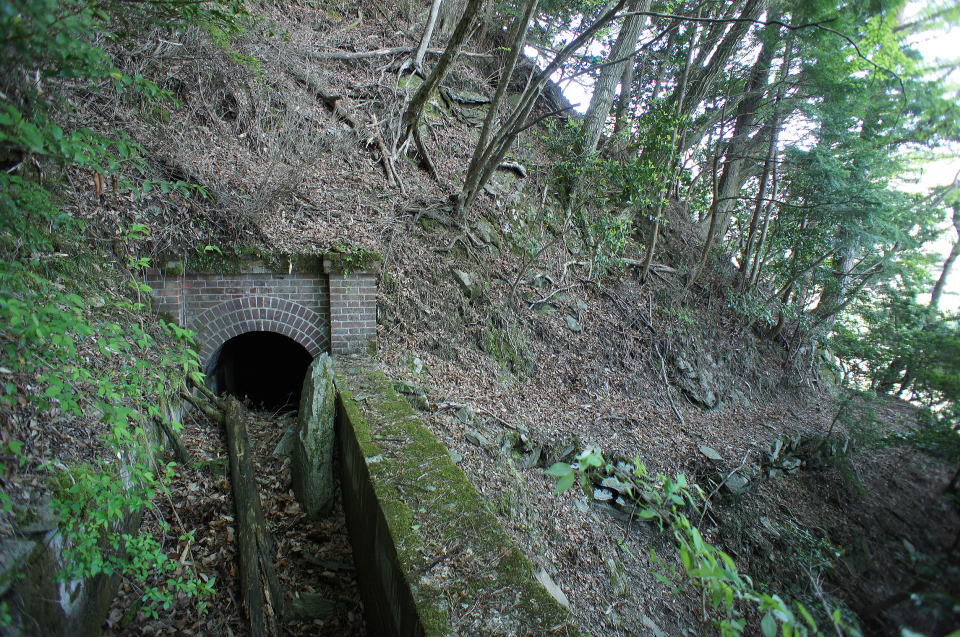

		第三隧道の吐口坑門です。　こちらは意外としっかりピラスターを備えた煉瓦隧道坑門となっております。
		うーん、いいですね。　ものすごくきっちり組まれています。
呑口と吐口でかなり印象の違う第三隧道。呑口から想像して、こんなに土被りがあるとは思いませんでした。　ちゃんと通水中の巡視迂回路が確認できます。

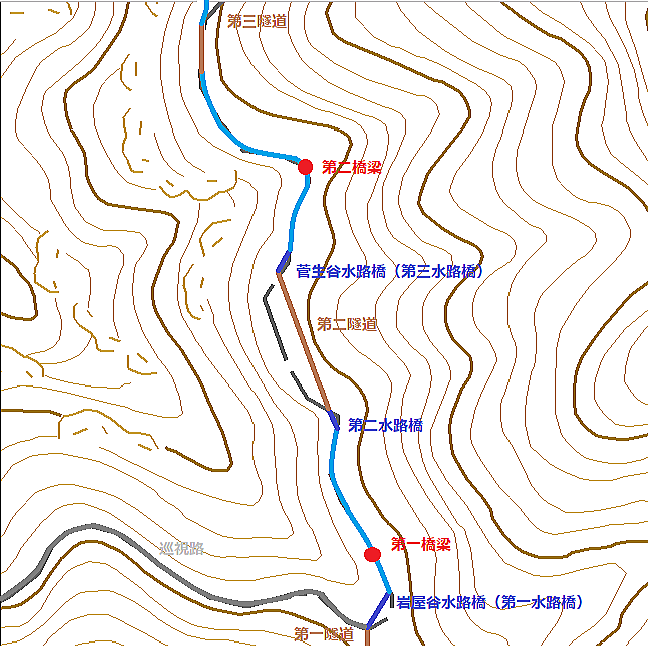

ここまで３隧道、３水路橋、２橋梁と順調な立ち上がりです。そろそろ横断橋が出て来るかな？　以降、　その４　に続く！
